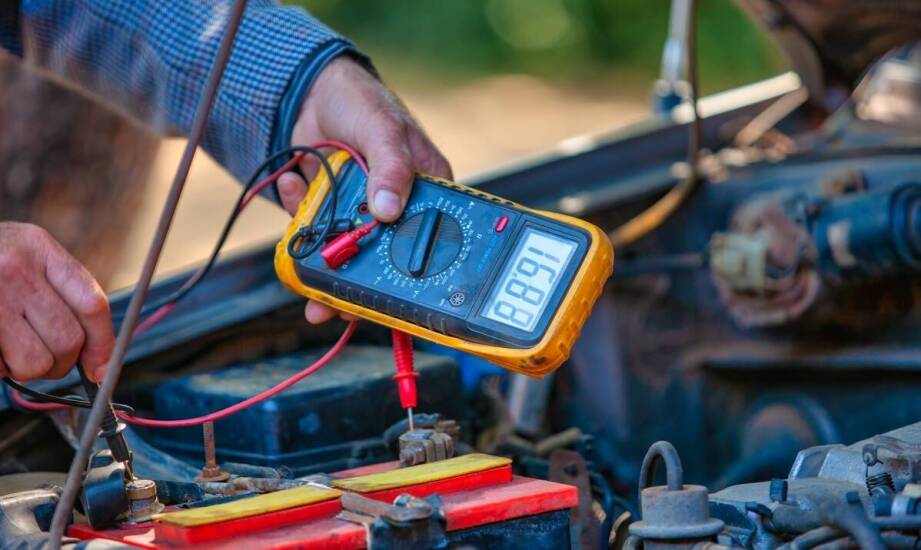

Multimetr w rękach początkującego — pomiary napięcia, prądu i rezystancji bez typowych pomyłek

Podłączasz przewody do gniazdka, ale ekran pokazuje niezrozumiałe cyfry, a ty nie wiesz, jak zinterpretować wynik. Pierwszy kontakt z miernikiem wywołuje często niepewność, chociaż to właśnie to urządzenie stanowi podstawowe narzędzie w domowej diagnostyce instalacji. Zanim zdecydujesz się na wymianę sprzętu lub głębszą ingerencję w ściany, musisz wiedzieć, z jakim problemem masz do czynienia. Prawidłowo użyty multimetr pozwala błyskawicznie ocenić, czy w obwodzie płynie prąd, czy zachowana jest ciągłość połączeń oraz jaki opór stawiają poszczególne elementy. Zrozumienie podstawowych funkcji tego sprzętu chroni przed niepotrzebnymi kosztami i zapewnia bezpieczeństwo pracy.

Napięcie, prąd i rezystancja w domowej praktyce

Napięcie, czyli różnica potencjałów między dwoma punktami obwodu, to najczęściej mierzony parametr w warunkach domowych. Wyraża się je w woltach (V) i sprawdza głównie po to, aby potwierdzić obecność zasilania. W tradycyjnym gniazdku szukamy wartości około 230 V dla prądu przemiennego (AC), natomiast podczas weryfikacji baterii interesuje nas prąd stały (DC) na poziomie kilku woltów. Pomiar napięcia wykonuje się zawsze równolegle do badanego źródła, co sprawia, że zadanie to przebiega bezinwazyjnie.

Zupełnie inaczej wygląda kwestia natężenia prądu, które mierzy się w amperach (A). Ten parametr obrazuje, ile elektronów faktycznie przepływa przez dany przewód w określonym czasie. Aby uzyskać prawidłowy wynik, miernik musi zostać wpięty szeregowo w badany obwód, co wymaga jego wcześniejszego przerwania. Z tego powodu natężenie sprawdza się w domach znacznie rzadziej, zazwyczaj podczas oceny obciążenia konkretnych urządzeń elektrycznych.

Trzecim kluczowym parametrem jest rezystancja, wyrażana w omach (Ω). Określa ona opór, jaki materiał stawia przepływającemu prądowi. Weryfikacja rezystancji służy do sprawdzania ciągłości przewodów lub bezpieczników, ale wymaga bezwzględnego odłączenia badanego elementu od zasilania. Jeśli na wyświetlaczu pojawi się wartość bliska zeru, oznacza to swobodne przejście dla prądu. Prowadząc sklep z artykułami instalacyjnymi, firma ENERGY Jarosław Osiadły dostarcza sprzęt pomiarowy ułatwiający tego typu diagnostykę. Precyzyjne multimetry pomagają w prawidłowym rozpoznaniu usterki bez zgadywania.

Bezpieczne przygotowanie miernika i wykonanie pomiaru

Zanim dotkniesz sondami jakiegokolwiek przewodu, musisz odpowiednio przygotować urządzenie. Czarny przewód pomiarowy zawsze trafia do gniazda opisanego jako COM, stanowiącego masę układu. Czerwoną sondę umieszcza się w złączu V/Ω podczas weryfikacji napięcia i oporu. Sprawdzanie natężenia wymaga przepięcia jej do gniazda oznaczonego jako mA lub 10A. Zawsze wybieraj zakres pomiarowy wyższy niż spodziewana wartość, dlatego w przypadku sieci domowej należy ustawić pokrętło na minimum 600 V. Wiele nowoczesnych urządzeń dysponuje funkcją automatycznego dobierania zakresu, co odczuwalnie przyspiesza konfigurację.

Sprawdzona i bezpieczna elektryka dla każdego opiera się na stabilnych odczytach, dlatego warto stosować precyzyjne akcesoria. Zamiast operować samymi grotami, dobrze jest wyposażyć się w krokodylki zaciskowe. Użycie krokodylków stabilizuje sondy na mierzonym elemencie, eliminując ryzyko ześlizgnięcia się metalowej końcówki i przypadkowego zwarcia fazy z przewodem neutralnym. Przed właściwym testem sprawdź miernik, ustawiając go na pomiar ciągłości z sygnalizacją dźwiękową i zwierając ze sobą obie sondy.

Podczas badania gniazdka ściennego ustaw pokrętło na prąd przemienny (ACV). Czerwoną sondę przyłóż do styku fazowego (L), a czarną do neutralnego (N), trzymając ręce wyłącznie na izolowanych uchwytach. Prawidłowo działająca instalacja jednofazowa powinna zwrócić wynik w przedziale 220-240 V. Nie dotykaj w tym czasie metalowych elementów sond, ponieważ stwarza to bezpośrednie ryzyko porażenia.

Analiza wyników i najczęstsze błędy diagnostyczne

Niedoświadczeni użytkownicy regularnie powielają kilka standardowych błędów, które fałszują wyniki lub prowadzą do uszkodzenia sprzętu. Poważną pomyłką pozostaje pozostawienie czerwonego przewodu w gnieździe 10A przy jednoczesnej próbie zmierzenia napięcia w gniazdku. Podłączenie miernika ustawionego na pomiar prądu do źródła napięcia tworzy twarde zwarcie, co zazwyczaj kończy się przepaleniem wewnętrznego bezpiecznika w urządzeniu. Równie często zdarza się mylenie prądu przemiennego z prądem stałym. Jeśli spróbujesz zbadać domowe gniazdko w trybie DC, na ekranie zobaczysz równe zero, co może mylnie sugerować brak zasilania.

Kolejnym powszechnym problemem jest niewłaściwe odczytywanie komunikatów z wyświetlacza. Znak OL informuje jedynie, że mierzona wartość przekracza wybrany zakres i należy przestawić pokrętło o jeden poziom wyżej. Zabrudzone lub utlenione styki elementów pomiarowych powodują skakanie wyników, co mocno utrudnia wyciągnięcie obiektywnych wniosków na temat badanego obwodu.

Samodzielna diagnostyka pozwala na wczesne zlokalizowanie uszkodzonej żarówki, zepsutego włącznika lub przerwanego kabla zasilającego. Prawidłowe parametry dają pewność, że konkretny fragment obwodu działa bez zarzutu. Jeśli jednak na ekranie pojawiają się nietypowe wahania wartości, a rezystancja przewodów rośnie bez wyraźnego powodu, wskazuje to na głębszą usterkę. W takich sytuacjach odczyty miernika stanowią sygnał, że instalacja wymaga przeglądu przez wykwalifikowanego elektryka.
